AS1000加速度计是基于电容式MEMS的高性能加速度计，主要应用于地震烈度、低频振动、结构健康监测、地灾等领域。该系列加速度计采用高性能ASIC与MEMS传感器组成闭环系统，噪声、动态范围、非线性、重复性、温度漂移、抗冲击等性能优越，是目前行业内最具竞争优势的产品之一。
| 闭环结构电容式MEMS加速度计 | 输入电源电压：4.75V ~5.25V |
| 量程：±2g /±3g / ±5g / ±10g / ±30g | 输出：差分输出 |
| 自检测模式：19Hz | 内建高精度基准电压 |
| 内建温度传感器 | 输入轴偏心度：10mrad |
| 工作温度：-40℃ ~ +125℃ | 振动可靠性：20g，随机振动，[20, 2000Hz] |
| 抗冲击(可恢复)：6000g，0.15ms | 封装：CLCC20（9.0mm*9.0mm） |
|
参数 (典型值) |
AS1002 |
AS1003 |
AS1005 |
AS1010 |
AS1030 |
单位 |
|
量程 |
±2 |
±3 |
±5 |
±10 |
±30 |
g |
|
非线性度(满量程典型值) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
% |
|
频率响应(±5%带宽) |
60 |
60 |
60 |
60 |
60 |
Hz |
|
频率响应(±3dB带宽) |
200 |
200 |
200 |
200 |
200 |
Hz |
|
噪声谱密度 |
1.1 |
1.1 |
1.2 |
1.4 |
2.3 |
μg/√Hz |
|
零偏温度系数（最大值） |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
mg/℃ |
|
零偏稳定性 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
mg |
|
比例因子 |
1800 |
1200 |
720 |
360 |
120 |
mV/g |
|
比例因子温度系数 |
95 |
95 |
95 |
95 |
95 |
ppm/℃ |
|
比例因子稳定性 |
120 |
120 |
100 |
50 |
50 |
ppm |
Ÿ 结构/楼宇监测
Ÿ 微震动监测
Ÿ 面波探测
Ÿ 工程物探
Ÿ 倾角测量
图1-1. AS1002/AS1003引脚排布图(顶视)
图1-2. AS1005/AS1010/AS1030引脚排布图(顶视)
AS1002/AS1003加速度计采用标准LCC20陶瓷封装，图1-1为其引脚排布图，引脚定义描述见表1-1；
AS1005/AS1010/AS1030加速度计采用标准LCC20陶瓷封装，图1-2为其引脚排布图，引脚定义描述见表1-2。
表1-1：AS1002/AS1003引脚定义描述
|
引脚编号 |
引脚名称 |
引脚特性 |
描述 |
|
1, 2, 3, 4, 5, 6, 8, 9,10, 19,20 |
GND |
接地 |
电源地 |
|
7 |
VCC |
电源 |
5V电源输入 |
|
11 |
STEN |
数字输入 |
自检测使能输入，缺省内部下拉，高电平自检测有效 |
|
12 |
RSTN |
数字输入 |
外部复位输入，缺省内部上拉，低电平复位有效 |
|
13 |
PORN |
数字输出 |
上电复位输出，电源电压稳定时输出为高 |
|
14 |
OUTN |
模拟输出 |
差分输出负 |
|
15 |
OUTP |
模拟输出 |
差分输出正 |
|
16 |
TEMP |
模拟输出 |
温度传感器输出 |
|
17 |
STDO |
数字输出 |
自检测输出同步信号 |
|
18 |
NC |
-- |
无连接 |
表1-2：AS1005/AS1010//AS1030引脚定义描述
|
引脚编号 |
引脚名称 |
引脚特性 |
描述 |
|
1, 2, 3, 4, 5, 6, 8, 9,10, 19,20 |
GND |
接地 |
电源地 |
|
7 |
VCC |
电源 |
5V电源输入 |
|
11 |
STEN |
数字输入 |
自检测使能输入，缺省内部下拉，高电平自检测有效 |
|
12 |
RSTN |
数字输入 |
外部复位输入，缺省内部上拉，低电平复位有效 |
|
13 |
PORN |
数字输出 |
上电复位输出，电源电压稳定时输出为高 |
|
14 |
OUTP |
模拟输出 |
差分输出正 |
|
15 |
OUTN |
模拟输出 |
差分输出负 |
|
16 |
TEMP |
模拟输出 |
温度传感器输出 |
|
17 |
STDO |
数字输出 |
自检测输出同步信号 |
|
18 |
NC |
-- |
无连接 |

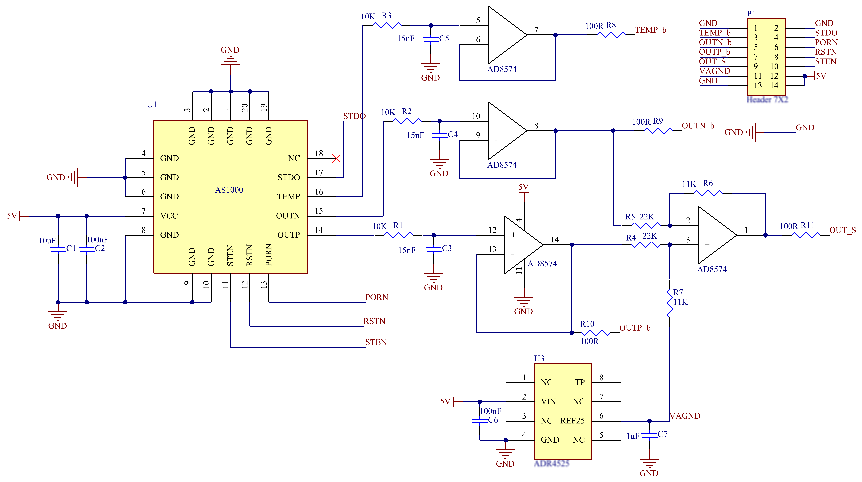

为了使AS1000加速度计工作在最优状态下，建议按照图4所示应用电路使用本产品。
图4. AS1000加速度计推荐应用电路
