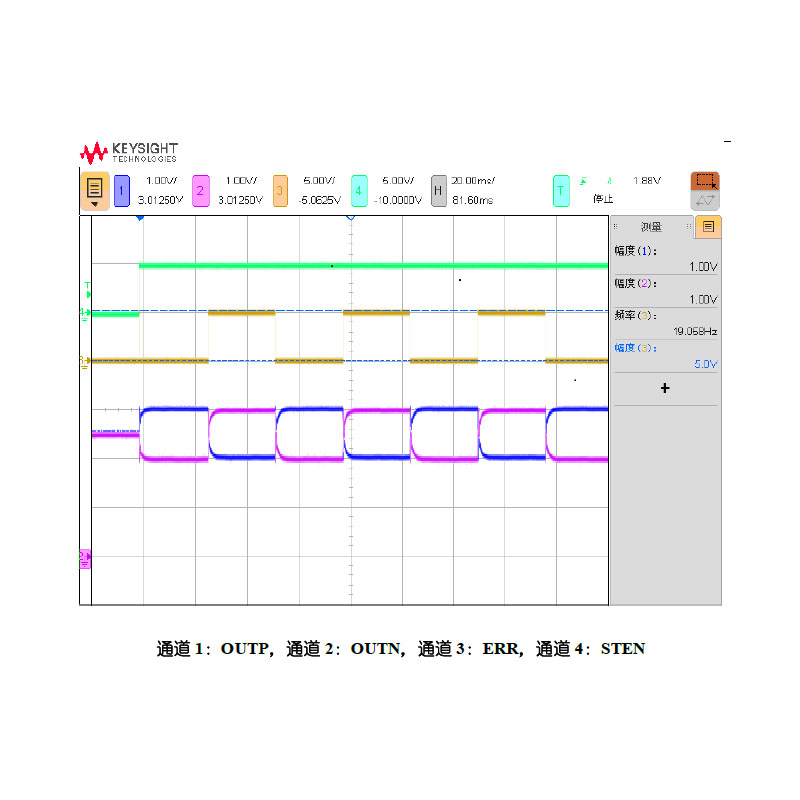

AS1000A加速度计具有自检测功能。自检时，第11引脚STEN拉高至5V即可。自检测模式下，若加速度计正常工作，则自检测输出引脚ERR及传感器件差分输出OUTP和OUTN将输出19Hz左右的周期性方波，如图2所示。其他模式下自检测输出引脚ERR均为低电平。

图 2. 自检测输出端口波形曲线

AS1000A 加速度计具有报错功能。当工作时出现过载，供电电压低于4.65V 以及在复位时，芯片ERR 引脚输出拉高， 表示系统输出有误。图3 为系统报错功能示意图。

AS1000A 加速度计具有复位功能。复位时，第12引脚STEN拉低即可。复位模式下，加速度计输出（OUTP，OUTN）差模为零，共模为2.5V。复位取消后，加速度计输出经过4ms时间达到稳定工作状态。图3为复位模式下的输出波形图（图中加速度计处于1g状态）。

为了使 AS1000A加速度计工作在最优状态下，建议采用差分输出应电路如图 加速度计工作在最优状态下，建议采用差分输出应电路如图 加速度计工作在最优状态下，建议采用差分输出应电路如图 5所示。

AS1000A为一款高精度MEMS加速度计，为了保证良好的额工作性能和可靠性，焊接时一定要注意：将器件放置平稳，不要震动，确保每个引脚都均匀的焊接，保证器件平行于应用电路板，且整各器件受力要均匀。

AS1000A 推荐使用锡/铅（Sn/Pb）焊接，也可以使用熔点低的无铅（Pb-Free）焊料（熔点不超过220℃）焊接。

推荐的回流曲线设置如下：

预热区——温度：常温—145℃，升温速度： 1-2℃/秒；

活性区——温度：145℃-165℃，保温时间：100秒；

回流区——温度：220℃回流时间：45秒；

冷却区——温度：220℃——常温，冷却速度：开炉膛自然降温。

实际使用时，根据所选的焊接材料适当调整以上参数（峰值温度不超过 220℃）。

维修、生产过程中禁止直接夹取、碰撞合金帽，异常操作或可导致合金帽脱落！

AS1000A 加速度计采用密封的陶瓷管壳封装，可保护传感器不受外界环境影响。但是，不恰当的操作会对封装气密性 有影响，因为陶瓷封装的材料是氧化铝，比较脆。不恰当的操作还会对 MEMS 加速度计造成不可见的内部损害，甚至导致 电气故障或者可靠性问题。所以要小心处理此器件，避免此器件掉在坚硬的物体表面上，以防损坏。

此器件是 ESD 敏感器件。所以在此产品的制造、测试、封装、包装及操作过程中必须采用适当的防静电措施。推荐以 下使用指南

在 ESD 可控的环境下使用本产品；

将此产品存放在有 ESD 保护的环境中，比如放在 ESD 安全的托盘里或者防静电袋中；

操作本产品时需要佩戴防静电手腕带和防静电手套。

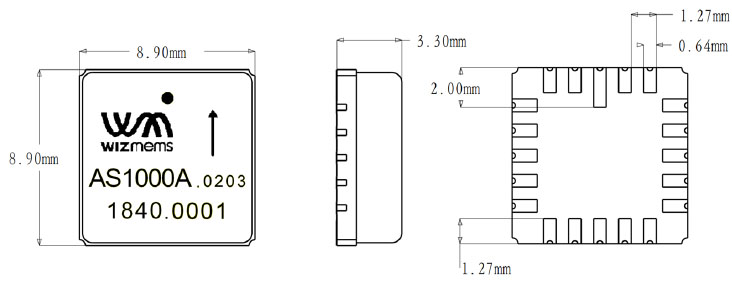

封装尺寸如下表所示:
