| 参数 (典型值） | AS1002A | 单位 |
| 量程 | ±2 | g |
| 非线性度(满量程) | 0.1 | % |
| 零位偏置 | ±8 | mg |
| 零偏稳定性 | 0.05 | mg |
| 零偏重复性 | 0.15 | mg |
| 零偏温度系数 | 0.1 | mg/℃ |
| 比例因子 | 1800 | mV/g |
| 比例因子稳定性 | 50 | ppm |
| 比例因子 重复 性 | 50 | ppm |
| 比例因子温度系数 | 50 | ppm/℃ |
| 噪声谱密度(@100Hz) | 1.2 | μg/√Hz |
| 频率响应(±5%带宽) | 100 | Hz |
| 频率响应(-3dB带宽) | 10000 | Hz |

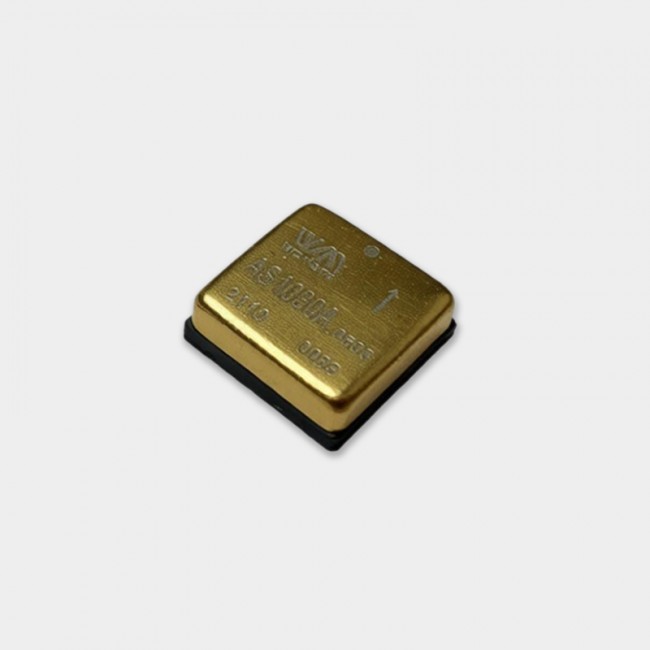

AS1000A 加速度计采用标准LCC20 陶瓷封装，图1 为其引脚排布图，引脚定义描述见表1。
| 引脚编号 | 引脚名称 | 引脚特性 | 描述 |
| 1, 3, 4, 5, 6, 8, 9,10,19,20 |
GND | 接地 | 电源地 |
| 2 | MODE | 数字输入 | 输出模式选择（低电平为差分输出模式，高电平为单端输 出模式，缺省内部下拉） |
| 7 | VCC | 电源 | 5V 电源输入 |
| 11 | STEN | 数字输入 | 自检测使能输入，缺省内部下拉，高电平自检测有效 |
| 12 | RSTN | 数字输入 | 外部复位输入，缺省内部上拉，低电平复位有效 |
| 13 | PORN | 数字输出 | 上电复位输出，电源电压稳定时输出为高 |
| 14 | OUTP/V2P5 | 模拟输出 | 差分输出正/2.5V 参考电压输出 |
| 15 | OUTN/OUTS | 模拟输出 | 差分输出负/单端输出 |
| 16 | TEMP | 模拟输出 | 温度传感器输出 |
| 17 | ERR | 数字输出 | 自检测输出或系统报错输出 |
| 18 | NC | -- | 无连接 |
测试条件：VCC =5V，TA=25℃，差分输出，除非另有说明
| 参数 | 说明 | 最小值 | 典型值 | 最大值 | 单位 |
| 加速度传感器 | |||||
| 量程 | - | ±30 | - | g | |
| 非线性度 | 全量程百分比，振动下 | - | 0.1 | 0.3 | % |
| 频率响应 | ±5%带宽 | - | 60 | - | Hz |
| -3dB带宽 | - | 200 | - | Hz | |
| 谐振频率 | - | 6.0 | - | kHz | |
| 分辨率 | - | 200 | - | μg | |
| 噪声 | 在带宽内[0.1Hz ~ 100Hz] | - | 46.8 | 70.4 | μgrms |
| @0.1Hz | - | 25 | 38.0 | μg/√Hz | |
| @1Hz | - | 12.0 | 18.0 | ||
| @10Hz | - | 4.0 | 6.0 | ||
| @100Hz | - | 3.0 | 4.5 | ||
| 偏置 | |||||
| 零位校准 | -60 | - | +60 | mg | |
| 温度系数 | -0.3 | - | +0.3 | mg/℃ | |
| 稳定性 | 1小时，1秒平滑，1σ | - | 0.10 | 0.12 | mg |
| 重复性 | - | 0.15 | 0.40 | mg | |
| 比例因子 | |||||
| 比例因子 | 118.8 | 120.0 | 121.2 | mV/g | |
| 温度系数 | - | 50 | 120 | ppm/℃ | |
| 稳定性 | 1σ | - | 50 | 120 | ppm |
| 重复性 | - | 50 | 120 | ppm | |
| 交叉耦合 | |||||
| 输入轴偏心度(Kp, Ko) | - | 10 | - | mrad | |
| 温度传感器 | |||||
| 输出电压@25℃ | - | 2.47 | - | V | |
| 灵敏度 | - | 8.3 | - | mV/℃ | |
| 输出电流负载 | - | - | 20 | μA | |
| 输出电容负载 | - | - | 30 | pF | |
| 复位 | |||||
| RSTN输入阈值电压 | 低电平有效 | - | - | 0.2 | VCC |
| 供电（VCC） | |||||
| 输入电压 | 4.75 | 5 | 5.25 | V | |
| 运行电流消耗 | - | 5.4 | - | mA | |
| 启动时间 | 上电或RSTN拉高后 | - | 10 | - | ms |
| 加速度传感器输出 | |||||
| 输出电压 | 0.5 | - | 4.5 | V | |
| 差分输出 | 满量程差分输出 | - | ±3.6 | - | V |
| 共模电压 | - | 2.5 | - | V | |
| 电阻负载 | 10 | - | - | kΩ | |
| 电容负载 | - | - | 30 | pF | |
这只是额定最大值，不表示在这些条件下或者任何其它超出技术规范操作章节中所示规格的条件下，器件能够正常工作。长期在绝对最大额定值条件下工作会影响器件的可靠性。
| 参数 | 注释 | 最小值 | 最大值 | 单位 |
| 电源电压 | -0.3 | 5.8 | V | |
| 各引脚电压 | -0.3 | VCC+0.3 | V | |
| 工作温度 | -40 | +125 | ℃ | |
| 存储温度 | -55 | +150 | ℃ | |
| 振动特性 | AS1002A /AS1003A 带电，随机 [20, 2000Hz]，X、Y、Z轴各15mins |
- | 6.06 | grms |
| AS1010A /AS1030A 带电，随机 [20, 2000Hz]，X、Y、Z轴各15mins |
- | 20 | grms | |
| 抗冲击 | 3次/轴，0.15ms半正弦波，X、Y、Z轴 | - | 6000 | g |
| 3次/轴，带电，0.5ms半正弦波，X、Y、Z轴 | - | 1500 | g | |
| ESD等级 | HBM模式 | -2 | 2 | kV |
AS1000A加速度计具有自检测功能。自检时，第11引脚STEN拉高至5V即可。自检测模式下，若加速度计正常工作，则自检测输出引脚ERR及传感器件差分输出OUTP和OUTN将输出19Hz左右的周期性方波，如图2所示。其他模式下自检测输出引脚ERR均为低电平。
图 2. 自检测输出端口波形曲线
AS1000A 加速度计具有报错功能。当工作时出现过载，供电电压低于4.65V 以及在复位时，芯片ERR 引脚输出拉高， 表示系统输出有误。图3 为系统报错功能示意图。
AS1000A 加速度计具有复位功能。复位时，第12引脚STEN拉低即可。复位模式下，加速度计输出（OUTP，OUTN）差模为零，共模为2.5V。复位取消后，加速度计输出经过4ms时间达到稳定工作状态。图3为复位模式下的输出波形图（图中加速度计处于1g状态）。
为了使 AS1000A加速度计工作在最优状态下，建议采用差分输出应电路如图 加速度计工作在最优状态下，建议采用差分输出应电路如图 加速度计工作在最优状态下，建议采用差分输出应电路如图 5所示。
AS1000A为一款高精度MEMS加速度计，为了保证良好的额工作性能和可靠性，焊接时一定要注意：将器件放置平稳，不要震动，确保每个引脚都均匀的焊接，保证器件平行于应用电路板，且整各器件受力要均匀。
AS1000A 推荐使用锡/铅（Sn/Pb）焊接，也可以使用熔点低的无铅（Pb-Free）焊料（熔点不超过220℃）焊接。
推荐的回流曲线设置如下：
预热区——温度：常温—145℃，升温速度： 1-2℃/秒；
活性区——温度：145℃-165℃，保温时间：100秒；
回流区——温度：220℃回流时间：45秒；
冷却区——温度：220℃——常温，冷却速度：开炉膛自然降温。
实际使用时，根据所选的焊接材料适当调整以上参数（峰值温度不超过 220℃）。
维修、生产过程中禁止直接夹取、碰撞合金帽，异常操作或可导致合金帽脱落！
AS1000A 加速度计采用密封的陶瓷管壳封装，可保护传感器不受外界环境影响。但是，不恰当的操作会对封装气密性 有影响，因为陶瓷封装的材料是氧化铝，比较脆。不恰当的操作还会对 MEMS 加速度计造成不可见的内部损害，甚至导致 电气故障或者可靠性问题。所以要小心处理此器件，避免此器件掉在坚硬的物体表面上，以防损坏。
此器件是 ESD 敏感器件。所以在此产品的制造、测试、封装、包装及操作过程中必须采用适当的防静电措施。推荐以 下使用指南
在 ESD 可控的环境下使用本产品；
将此产品存放在有 ESD 保护的环境中，比如放在 ESD 安全的托盘里或者防静电袋中；
操作本产品时需要佩戴防静电手腕带和防静电手套。
遇到高能量 ESD 时，器件可能会损坏。因此，应当采取适当的 ESD 防范措施， 以避免器件性能下降或功能损失。
|
订购编号（举例）
|
型号说明 | 封装说明 |
| AS1003A | ±3g | LCC20 |
封装尺寸如下表所示:
| 参数 | 说明 | 最小值 | 平均值 | 最大值 | 单位 |
| 引脚加工 | 镀金 | 0.5 | - | - | μm |
| 镀镍 | 2 | - | - | μm | |
| 钨 | 16 | - | - | μm | |
| 重量 | 0.63 | 0.639 | 0.645 |
grams
|
|
| 尺寸 | X | 8.95 | 9 | 9.07 | mm |
| Y | 8.92 | 9.01 | 9.1 | mm | |
| Z | 3.1 | 3.22 | 3.3 | mm | |
| 封装 | LCC基板 +金属帽， 金属帽， 金属帽， 20引 | ||||
| 轴对准参考平面 | 使用LCC基板底部作为轴对准参考平面，不可用金属盖表面作为轴对准参考平面 | ||||
